Термогигрограф: как читать климат хранилища

Термометр на стене показывает одну точку: сколько градусов сейчас. Хранителю важнее линия между точками: что было ночью, в выходные, во время уборки, в день, когда открывали погрузочные ворота. Именно её рисует термогигрограф. Правила Росархива требуют измерять климат в хранилище раз в неделю, в помещениях без кондиционирования дважды в неделю, а при отклонениях ежедневно. Самописец делает это непрерывно и оставляет запись, которую можно положить в папку и показать через год.

Как он устроен

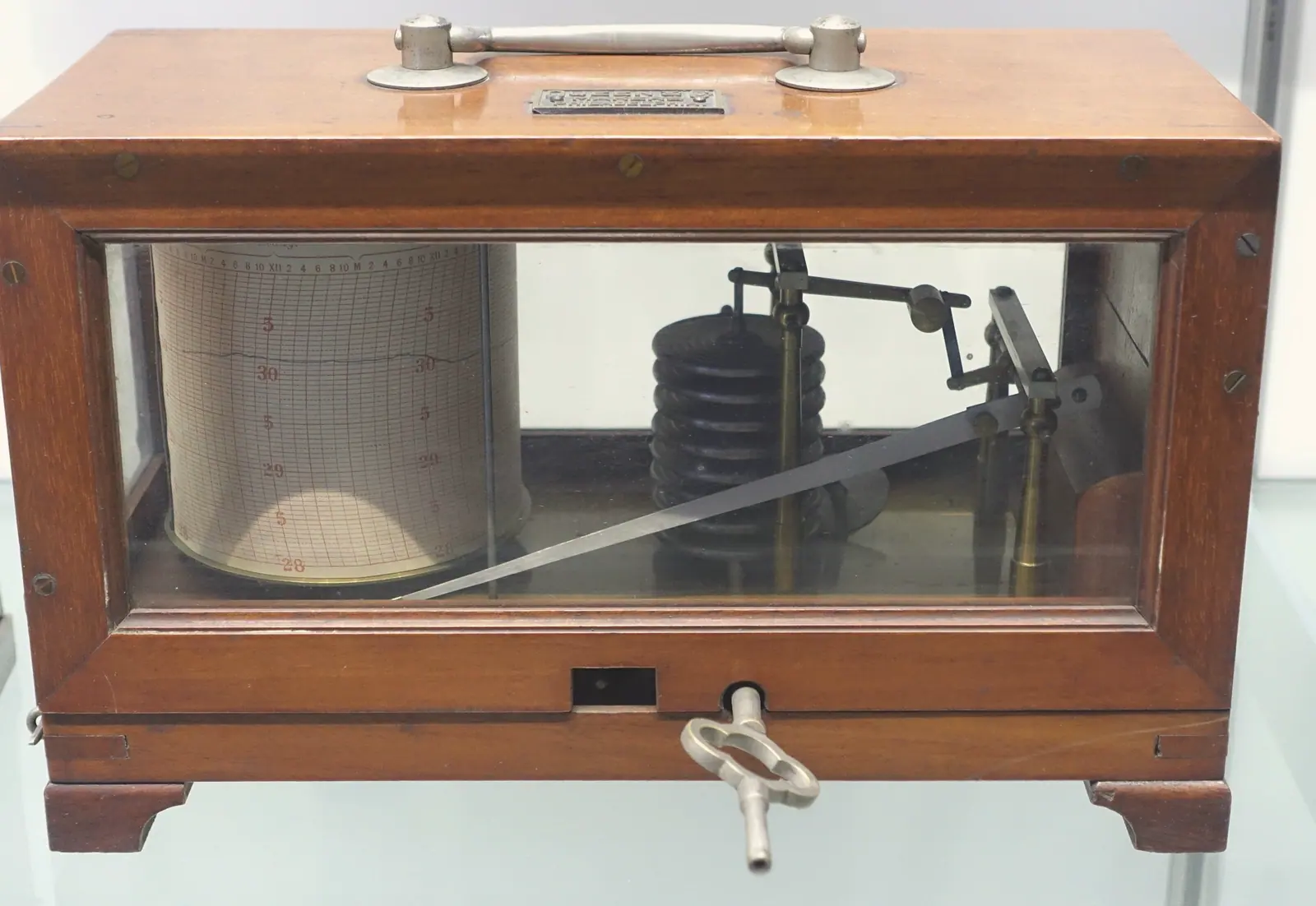

Внутри прибора три части: барабан, два датчика и два пера.

Барабан вращается часовым механизмом, пружинным или на батарейке. На него надевают бумажную ленту с сеткой. Полный оборот занимает сутки, неделю, месяц или два месяца, в зависимости от модели и настройки.

Датчик температуры это биметаллическая пластина: две полоски металлов с разным расширением, соединённые в одну. При нагреве пластина изгибается, и рычаг передаёт изгиб перу.

Датчик влажности это пучок обезжиренных человеческих волос. Волос удлиняется во влажном воздухе и укорачивается в сухом. Разница невелика: при переходе от сухого воздуха к насыщенному волос удлиняется примерно на 2–2,5 %. Рычаги усиливают это движение до нескольких сантиметров на ленте.

Каждое перо пишет свою кривую, обычно разными чернилами. Вертикальные линии сетки на ленте изогнуты дугами: перо ходит не по прямой, а по окружности вокруг оси рычага.

У волоса есть инерция. При температуре от 0 до 30 °C хороший волосяной гигрометр отрабатывает 90 % резкой перемены примерно за три минуты, а на холоде заметно медленнее. Поэтому в холодном помещении короткие всплески влажности на ленте сглажены.

Как читать ленту

Сначала найдите время. Возьмите нужную дугу, например четверг, 14 часов, и проследите её до кривой: точка пересечения и есть значение. Цифры читают по горизонтальным линиям шкалы, у температуры и влажности шкалы свои.

Потом смотрите на форму линии. Опытный хранитель читает ленту, как кардиограмму:

Противофаза температуры и влажности в закрытом помещении не случайна. Единые правила Минкультуры объясняют её прямо: рост температуры снижает относительную влажность, и наоборот. Если обе кривые идут вверх одновременно, значит, в воздух добавилась вода, и её источник стоит найти.

Два примера для сравнения. Неделя в хорошем подземном погребе: температура держится в пределах полградуса, влажность в пределах трёх процентов, и только в один из дней обе линии дают короткий зубец, когда открывали дверь. Неделя в кладовке обычной квартиры: температура рисует волну с размахом в несколько градусов, днём выше, ночью ниже, а влажность идёт ей навстречу. С началом отопительного сезона к этой волне добавится медленный спуск влажности, который на недельной ленте едва заметен, а на месячной виден сразу.

Норма и допуск

У режима два числа: уровень и размах. Уровень показывает, где проходит линия, размах показывает, насколько она гуляет за сутки. Единые правила Минкультуры рекомендуют для смешанных музейных коллекций суточные колебания не больше ±1 °C и ±3 % влажности и допускают ±2 °C и ±5 %. Правила Росархива для архивохранилищ не допускают сезонных и суточных колебаний больше 5 °C и 10 %.

Ленту просматривают при каждой замене. Отклонения отмечают прямо на ней карандашом и записывают в журнал вместе с причиной и принятыми мерами. Если помещение вышло из нормы, его проверяют ежедневно, пока режим не вернётся.

Где ставить прибор

Правила Росархива требуют размещать приборы на высоте не меньше метра от пола, вдали от отопления и вентиляции. К этому стоит добавить: не у двери, не на наружной стене, не под прямым светом лампы и не в углу, где воздух стоит. Прибор ставят на устойчивую поверхность там, где его не заденут: удар сбивает перья.

В большом помещении одной точки мало. Под сводом и у пола, у двери и в дальнем углу климат бывает разным, поэтому прибор время от времени переставляют или ставят второй.

Поверка и уход

Волосяной датчик со временем дрейфует. Служба национальных парков США советует сверять самописец не реже раза в квартал, а лучше ежемесячно, по психрометру или поверенному электронному прибору. Психрометр это пара термометров, у одного из которых баллон обёрнут влажной тканью: по разнице их показаний вычисляют влажность. Аспирационный психрометр с вентилятором до сих пор служит рабочим эталоном. После подстройки проверку повторяют через 10–20 минут, потому что рычаги имеют люфт.

Волос требует ухода. Порядок зависит от прибора: у одних моделей волосяной пучок раз в две недели смачивают дистиллированной водой, у других раз в полгода заворачивают прибор во влажную ткань на 15–30 минут, после чего он должен показать 90–99 %. Для быстрой домашней проверки годится солевой тест: насыщенный раствор поваренной соли держит в закрытом объёме около 75 %.

Электронные регистраторы

Электронный регистратор пишет показания каждые несколько минут, хранит их месяцами и отдаёт в таблицу. Он может сам прислать сообщение, если влажность ушла из коридора. Его датчики тоже дрейфуют и тоже требуют поверки, но обслуживать их проще.

Самописец проигрывает в точности, зато выигрывает в наглядности. Неделя видна с одного взгляда, а лента с подписью хранителя служит документом без компьютера и паролей. Поэтому термогигрограф до сих пор встречается в музейных фондах рядом с электронными датчиками.
